Aktīvais slīpuma aizsardzības tīkls sastāv no karsti{0}}cinkota tērauda stiepļu trošu sieta, atbalsta virvēm, enkura stieņiem un šuvju virvēm. Aktīvais nogāžu aizsargtīkls, kas tiek izmantots dabiskām nogāzēm vai konstruētiem izcirtņiem, rada priekšspriegojumu (10–50 kN malu virvēm), lai ierobežotu vaļējus akmeņus un augsni, novēršot sabrukšanu un kontrolējot akmeņu krišanas trajektoriju. GPS2 konfigurācija nodrošina aizsardzības enerģijas līmeni līdz 100 kJ un kalpošanas laiku, kas ir lielāks vai vienāds ar 30 gadiem normālos apstākļos.

Tehniskie parametri

Komponents	Specifikācija	Piezīmes

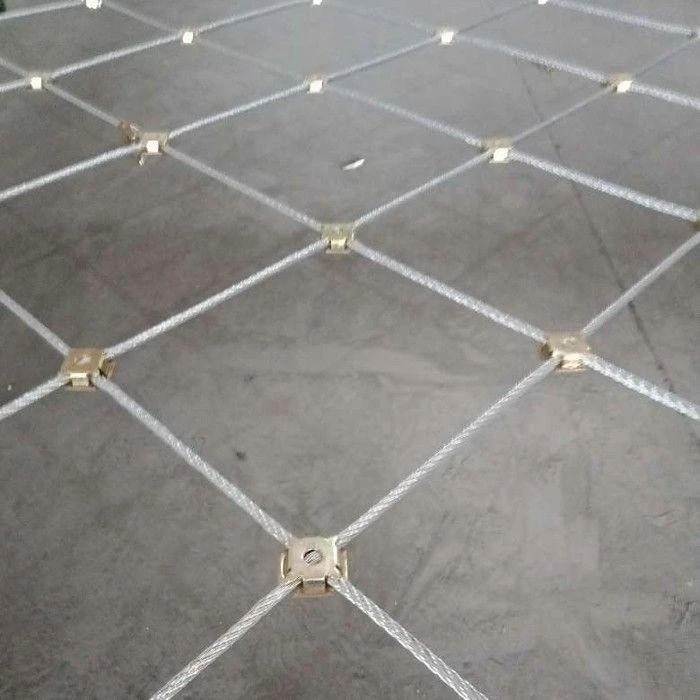

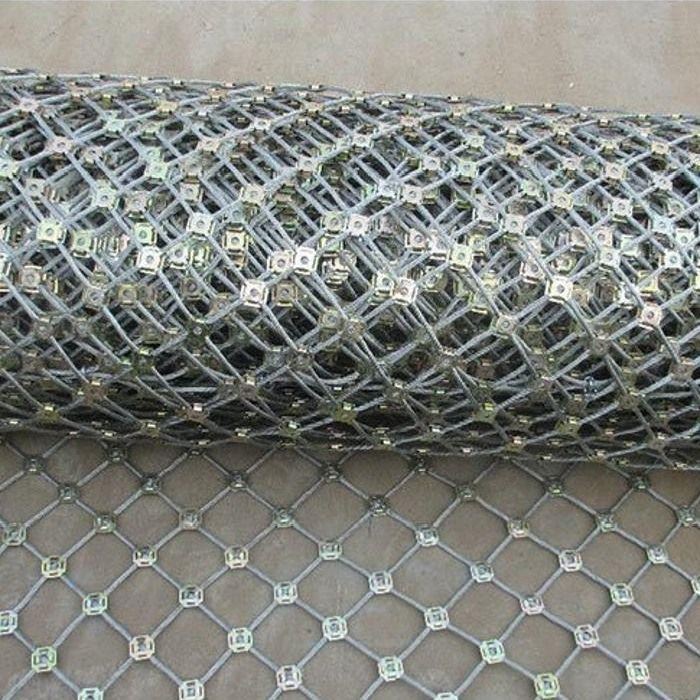

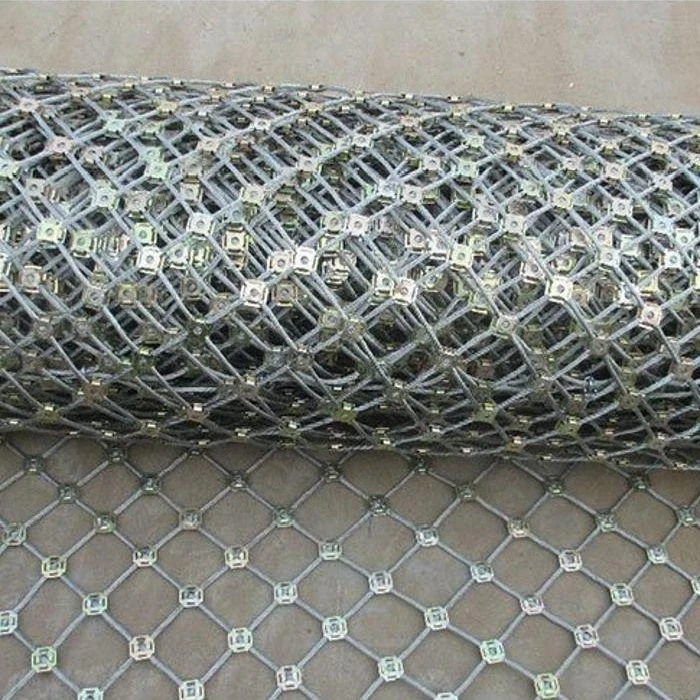

Stiepļu trošu tīkls	D0/08/300, 4×4 m panelis	D0=karsti cinkots, Φ8 mm virve, 300 × 300 mm atvērums
Stiepļu Garble Mesh	SO/2,2/50, 2,6×10,2 m	Φ2,2 mm stieple, 50×50 mm atvērums
Horizontālā atbalsta virve	Φ16 mm (1×19 konstrukcija)	Pārrāvuma spēks ir lielāks par vai vienāds ar 120 kN
Vertikālā atbalsta virve	Φ12 mm (1×19 konstrukcija)	Pārrāvuma spēks Lielāks vai vienāds ar 70 kN
Šūšanas virve	Φ8 mm	Tāda pati kā galvenā tīkla stieple
Enkura stienis	Φ16 mm stiepļu troses enkurs, L=2.0–4,0 m	Režģa atstatums 4,5 × 4,5 m, izvilkšanas spēks ir lielāks vai vienāds ar 50 kN
Aizsardzības enerģijas līmenis	Mazāks vai vienāds ar 100 kN·m (100 kJ)	GPS2 standartam
Pret{0}}koroziju	Karstā{0}}cinkošana	Cinka pārklājums Lielāks vai vienāds ar 100 g/m²
Kalpošanas laiks	Vairāk par vai vienāds ar 30 gadiem (karsti{1}}cinkots)	Alternatīva: ilgāks par vai vienāds ar 50 gadiem (Zn-Al sakausējums), ilgāks par vai vienāds ar 20 gadiem (pārklājums ar PE, no viegla{3}}izvairās)
Uzstādīšanas priekšspriegojums{0}}	Malu virve 10–50 kN	Piemērots slīpuma virsmas atbilstībai

Produkta priekšrocības

stiepļu troses stiepes izturība ir lielāka vai vienāda ar 1770 MPa; viena Φ8 mm stieples pārrāvuma spēks, kas lielāks par 40 kN vai vienāds ar to.
Atbalsta virves pārraušanas spēki: horizontāli 120 kN vai vienādi, vertikāli 70 kN vai lielāki.
Enkura izvilkšanas pretestība ir lielāka vai vienāda ar 50 kN uz vienu stieni; garums regulējams 2–4 m atkarībā no augsnes/akmeņu apstākļiem.
Tīkla apertūra 300×300 mm kontrolē bloka izmēru; pēc izvēles SO/2.2/50 sekundārais režģis (50×50 mm) saglabā nelielus gružus.

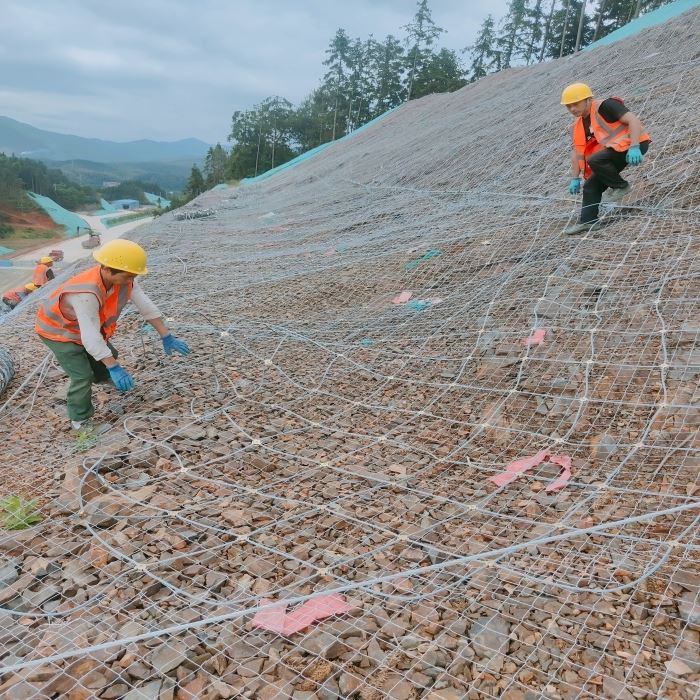

Iepriekš nospriegota uzstādīšana (10–50 kN uz malu virvēm) nodrošina aktīvu slīpuma ierobežošanu.
Izturība pret koroziju: karsti cinkots- (lielāks par vai vienāds ar 100 g/m² cinka) nodrošina 30 gadu vai lielāku kalpošanas laiku. Zn-Al sakausējuma pārklājums ir ilgāks par vai vienāds ar 50 gadiem.

Lietojumprogrammas

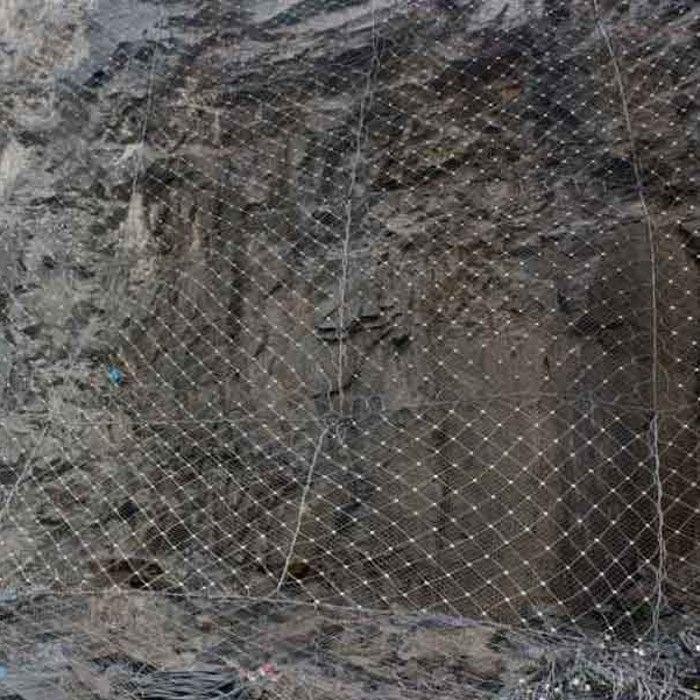

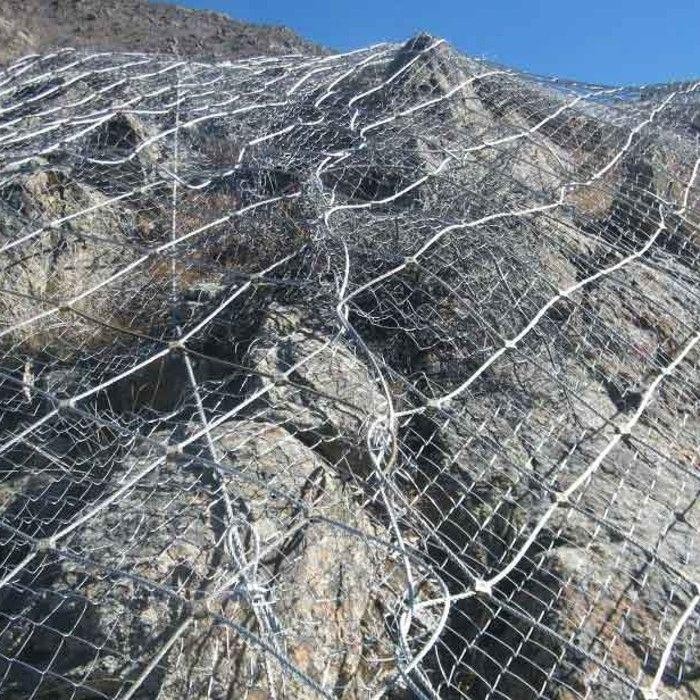

Lielceļu un dzelzceļu izcirtņi kalnu reģionos.

Raktuvju nogāžu stabilizācija un karjera sejas aizsardzība.

Apstrādātas klinšu nogāzes un seklas augsnes nogāzes, kurām nepieciešama erozijas kontrole.

Apgabali ar maziem vai vidēji vaļīgiem blokiem (GPS2: mazāks vai vienāds ar 100 kJ; GTC veidi: mazāks vai vienāds ar 50 kJ, bloki mazāki vai vienādi ar 1 m³).

Bieži uzdotie jautājumi (FAQ)

Q1: Kāda ir atšķirība starp GPS2 un GAR2?

A: GPS2 ietver gan D0/08/300 stiepļu trošu sietu, gan SO/2.2/50 stiepļu sietiņu (dubultslānis), kas piemērots nogāzēm ar maziem vaļīgiem akmeņiem. GAR2 izmanto tikai stiepļu trošu sietu (vienslānis), kas paredzēts stabilām klinšu nogāzēm bez nelieliem gružiem.

2. jautājums: cik ilgi var darboties aktīvais slīpuma aizsardzības tīkls?

A: Standarta karsti{0}}galvanizētā sistēma kalpo 30 gadus vai vairāk. Pagarinātam kalpošanas laikam (lielāks par vai vienāds ar 50 gadiem) ir pieejams Zn-Al sakausējuma pārklājums. GTC-65A/B tipi piedāvā aptuveni 100 gadus, bet ar 70–80% stiprības saglabāšanu, un nav ieteicami blokiem, kas lielāki par 1 m³.

Q3: Kuru modeli izvēlēties augsnes nogāzei ar maziem krītošiem akmeņiem?

A: GPS2 (ar SO/2.2/50 stiepļu sietiņu) vai GTC-65A (augstas stiprības siets ar ilgu korozijas mūžu) ir piemērots. GPS2 piedāvā lielāku jaudu (mazāku vai vienādu ar 100 kJ); GTC-65A nodrošina ilgāku kalpošanas laiku (≈100 gadi), bet mazāku enerģijas absorbciju (mazāk nekā 50 kJ).

Q4: Ko nozīmē marķējums D0/08/300?

A: D0 norāda karsti cinkotu tērauda stiepļu trosi; 08 norāda stieples diametru Φ8 mm; 300 norāda acs atvērumu 300×300 mm.
